計測分野/高速GPC装置
正確な分子量分布測定に必要とされる、高機能・機器を搭載した一体型GPC装置です。東ソーがこれまで培ってきた一体型GPCの技術を継承した、汎用の常温下で使用する高速GPC装置、ポリオレフィンのように高温条件下での測定が必要な際に使用する高温GPC装置をご用意しております。
また、TSKgel®の技術を集約した高速・高分離カラムと組み合わせる事により、迅速に正確な分子量分布測定に加え、省溶媒化・施設間差が低減できます。
製品紹介動画
HLC®-8420GPC
高速GPC装置”HLC-8420GPC”は、正確な分子量分布測定に必要とされる、機能機器を搭載した一体型高速GPC装置です。
送液ポンプ、脱気部、カラムオーブンをはじめとする各ユニットを一新し、優れた安定性と再現性を実現しました。また、溶媒ストッカー、温調サンプラーテーブルユニットなどのオプションを併用することにより、更なるベースライン安定性の向上や経時変化試料の測定にも対応できます。
特長
- 高い安定性
- RI検出器の温度制御を最適化することにより、安定したベースラインを実現。
溶媒ストッカーSS-8420(オプション)を併用することで、環境温度変動の影響を低減。 - 高い再現性
- ポンプユニット全体を温調することにより、環境温度の変化に対して影響を受けにくく、再現性の良い高い送液を実現。
- 高速立ち上げ
- 高効率脱気部チャンバーの採用により容量を低減。温調されたポンプオーブン内に配置することで、立ち上げ時間の短縮を実現。
- 高速・高分離・省溶媒
- セミミクロSECカラムを使用することにより、高速・高分離・省溶媒SEC測定を実現。
オプション

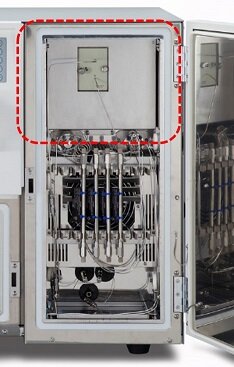

UV-8420：紫外吸光検出器
カラムオーブン内に配置する事で一定温度に保たれ、高い安定性を示します。メンテナンス性にも配慮しており、ランプ交換も容易です。
| 仕様 | 内容 |
|---|---|
| 方式 | デュアルビーム、シングルフローセル |
| 波長範囲 | 195～370nm |
| フローセル | 容量 2μL 耐圧 3MPa ノイズ 1.5×10-5 ABU以下 （254nm、セル内空気、レスポンス1.0s） 3.0×10-4 ABU/h以下 （254nm、セル内空気、レスポンス1.0s） |
| 安全機構 | システムドレイン |
| 重量 | 8kg |
SS-8420：溶媒ストッカー
溶媒瓶を40℃に温調することで、一定温度の溶媒が脱気部、ポンプユニットに供給され、液温変動に由来するベースラインの乱れを抑えます。
| 仕様 | 内容 |
|---|---|
| 温調方式 | 温風循環、PID制御 |
| 溶媒瓶 | 3L瓶 1本 |
| 温調温度 | 40℃（但し、室温との差は5 ℃以上） |
| 温度正確さ | ±1 ℃以内 |
| 温度精密さ | 0.5℃以内 |
| 廃液瓶 | 3L瓶 1本 |
| 安全機構 | 温度センサーによる温度監視および異常時の温調停止 温度ヒューズ（73℃）による温調回路遮断 システムドレン |
| 外形寸法 | 360（W）×285（H）×409（D） mm（突起物を除く） |
| 重量 | 13kg |
カラム切換バルブユニット
2系列の分析カラムを接続することができる電動切換バルブです。高分子分離用、低分子分離用カラムを取り付けておくことで、ワンタッチで測定に用いるカラムを選定することができます。
温調サンプラーテーブルユニット
サンプラーテーブルに試料をセットした後の熱劣化や試料溶液の揮発を防ぎます。
| 仕様 | 内容 |
|---|---|
| 温調方式 | アルミブロック温調、PID制御（サンプラーテーブル） |
| 温調範囲 | 10～50℃（1℃ステップ） |
| 温度正確さ | ±0.5℃以内（温度センサー部） ±1.5℃以内（サンプルカップ位置45のテーブル部） |
| 温度精密さ | 0.8℃以内（温度センサー部） 2.0℃以内（サンプルカップ位置45のテーブル部） |
| 温度分布 | 5.0℃以内 |
| サンプル点数 | 50点 |
| 安全機構 | 温度センサーによる温度監視および異常時の温調停止 温度ヒューズ（73℃）による温調回路遮断 |

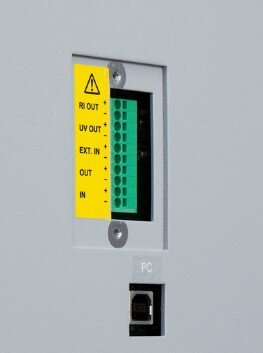

EXT基板
外部検出器、外部機器からのアナログ信号入力やHLC-8420GPCからのアナログ信号出力が行えます。光散乱検出器などの外部検出器へのインジェクション信号の出力や、外部検出器、外部機器からのアナログ信号入力が行えます。
| 仕様 | 内容 |
|---|---|
| RI検出器信号 | アナログ出力（-1.0～1.0V） 出力レンジ64、100、256×10-6RIU/1V |
| UV検出器信号 | アナログ出力（-1.0～1.0V） 出力レンジ0.5、1、2、4ABU/1V |
| アナログ入力 | アナログ入力（-1.0～1.0V） EcoSECElite-WSの2ch信号 |
| 出力端子 | リレー接点信号、注入信号とエラー信号を切り替え |
| 入力端子 | 接点入力またはＴＴＬレベル入力 注入信号とエラー信号を切り替え |
脱気部チャンバー(特殊溶媒用)
HFIP(ヘキサフルオロイソプロパノール)、TFE(トリフルオロエタノール)などのフッ素系溶媒を使用する際に用います。
| 仕様 | 内容 |
|---|---|
| 脱気方式 | 真空脱気方式 |
| 内容 | 溶媒用 7ml×2系列 洗浄液用 7mL×3系列 |
| 脱気膜 | PTFE |
主な仕様可能溶媒一覧
トルエン、ベンゼン、キシレン、CHCI３、DMF、DMSO、DMAc、ジオキサン、n-ヘキサン、シクロヘキサン、NMP、キノリン、m-クレゾール/CHCI3、MEK、ODCB、TCB、HFIP、HFIP/CHCI3、TFE、THF、酢酸エチル、メタノール/CHCI3、アセトン、メトキシエタノール、AK-225
HLC®-8321GPC/HT
HLC-8321GPC/HTは、安定性・高感度・高速立ち上げ等、実用性優先を基本コンセプトとして環境・安全性にも配慮した高温GPC専用装置です。汎用GPC装置では測定が困難であった高温溶解性試料の分析に威力を発揮します。
特長
- 超高温(220℃)までカバー
- 常温域の40℃から超高温の220℃までの測定が行えます。ポリエチレンはもちろんのこと、PPSなど溶解温度の高い試料にも対応。
- 安定したベースライン
- ダブルバス＆ダブルフロー方式のRI検出器は、光学ブロック温調を最適化することにより、安定性が大幅に向上。
- 充実した安全機構
- カラムオーブンとオートサンプラーのドアに自動ロック機能を搭載しています。また、オートサンプラー部に局所排気用ダクトを装備し、安全に配慮した設計。
オプション
DF-8321：溶解ろ過装置
高温GPC装置用の試料前処理装置です。従来、煩雑であった試料の溶解とろ過のふたつの操作が同時に行え、作業効率を飛躍的に向上できます。
| 仕様 | 内容 |
|---|---|
| 温調ブロック | |
| 温調方法 | アルミブロック温調、PID制御 |
| 振とう速度 | 10～100往復/分（10往復/分単位の10段階） |
| 溶解ポート数 | 24点（221～250℃の場合は8点） |
| 温調範囲 | 40～250℃（但し室温との差は10℃以上） |
| 安全機能 | 温度センサ－による温度監視および異常時の温調停止 サーモスタット（250℃）による温調回路遮断 |
| 電源定格 | |
| 電圧 | AC100～240V |
| 周波数 | 50/60Hz |
| 消費電力 | 400VA |
| 寸法及び質量 | |
| 外形寸法 | 300（W）×200（H）×315（D）ｍｍ（突起物を除く） |
| 重量 | 15kg |
GPC用カラム
TSKgel SECカラムの溶媒交換性
Hタイプ溶媒対応一覧
| カラム | 通常出荷溶媒 | 特注対応可能溶媒 | ユーザー交換可能溶媒 | 備考 |
|---|---|---|---|---|
| SuperHZ | THF | - | ベンゼン、トルエン、キシレン、クロロホルム、 ジクロロメタン＊、ジクロロエタン＊ |
＊SuperHZ1000は交換不可 |
| - | DMF、シクロヘキサン、AK-225 | - | ||
| SuperH、HHR | THF | - | ベンゼン、トルエン、キシレン、クロロホルム、ジクロロメタン、 ジクロロエタン、DMF、MSO、 ジオキサン、n- ヘキサン、 シクロヘキサン、ドデカン、NMP、キノリン、EK、ODCB、 トリクロロベンゼン、HFI P、HFI P／クロロホルム、ピリジン、 o- クロロフェノール／クロロホルム、四塩化炭素、 酢酸エチル、メタノール／クロロホルム、アセトン、 エタノール、ジメチルアセトアミド、- クロロナフタレン、 FC-113、トリクロロエタン、m- クレゾール／クロロホルム |
・DMFなど極性溶媒に交換した場合は、再度THF溶媒に交換しても吸着特性が変化する場合があるので注意してください。溶媒での出荷はしません。 ・原則として、THF以外の溶媒での出荷はいたしません。 |
| HXL | THF | - | ベンゼン、トルエン、キシレン、クロロホルム、 ジクロロメタン＊、ジクロロエタン＊ |
＊G1000HXLは交換不可 |
| - | クロロホルム | m- クレゾール／クロロホルム、 HFIP／クロロホルム（＜ HFIP10 %） |
- | |
| - | DMF | THF、トルエン、DMSO、ジオキサン | - | |
| - | アセトン | DMF、DMSO、ジオキサン、シクロヘキサン、NMP、 キノリン、MEK、ODCB、HFIP／クロロホルム、 四塩化炭素、酢酸エチル、FC-113 |
- |
-
通常出荷時溶媒（THF）以外のカラムは通常出荷溶媒のカラムと同等の理論段数が得られない場合があります。詳しくは当社営業までお問い合せください。
-
HHRの分取カラムは、クロロホルム出荷です。
-
SuperHZおよびHXLは、出荷溶媒から他の溶媒へ置換した場合、更に新しい溶媒へ再置換することはできません。また、元の溶媒に再置換することもできません。
-
SuperMultiporeHZはTHF溶媒専用カラムです。
-
上述以外の溶媒への交換につきましては、当社営業までお問い合せください。

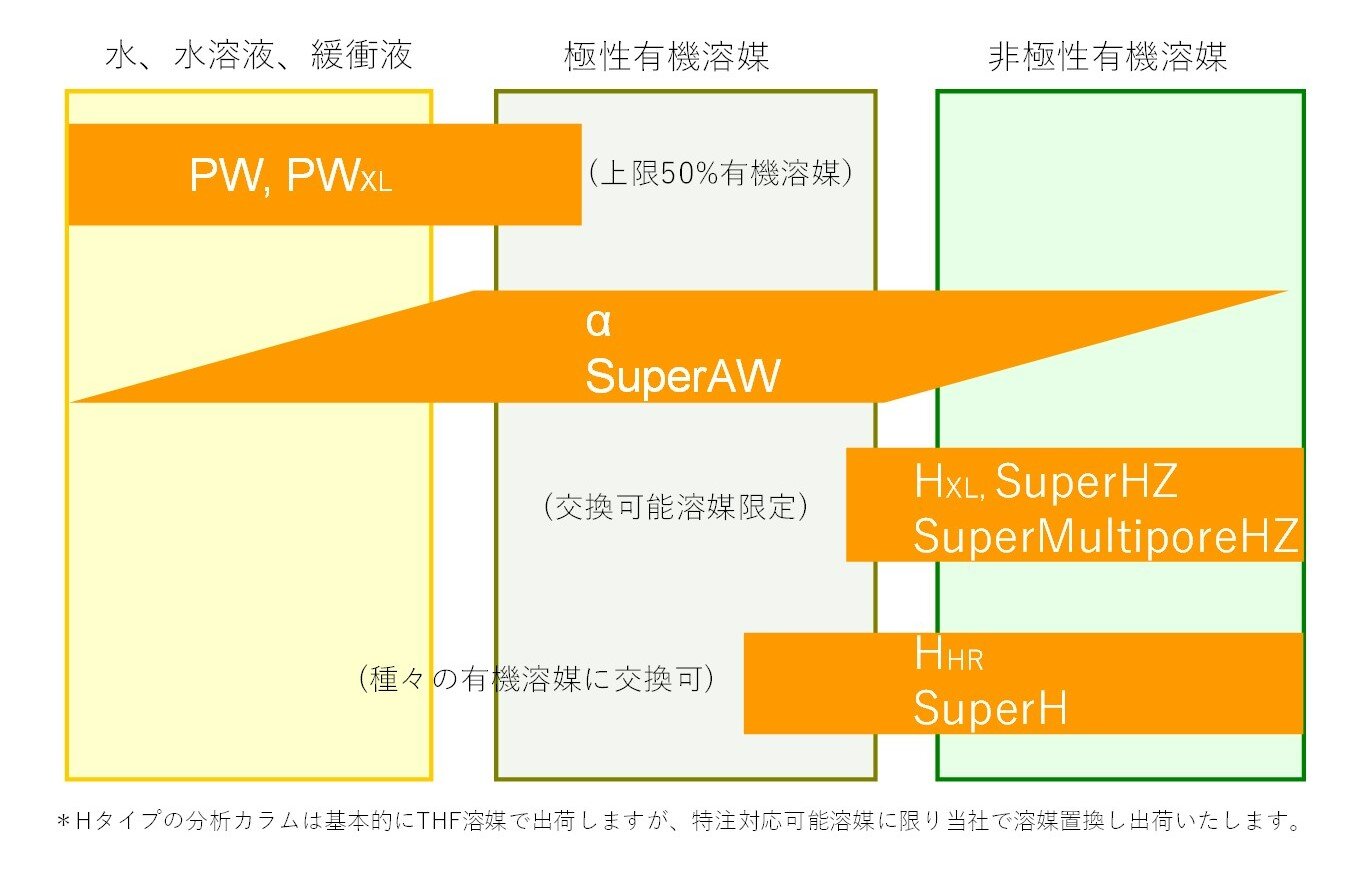

TSKgel SECカラムの使い分け
| カラムのタイプ | 充てん剤の種類 | 対象試料 | シリーズ | シリーズの特長 |
|---|---|---|---|---|
| Hタイプ | スチレン系ポリマー | 有機溶媒系合成高分子 | HXL HHR SuperH SuperHZ SuperMultiporeHZ |
一般分析、低吸着 種々の有機溶媒での測定 短時間・省溶媒測定、高分離（セミミクロカラム） 短時間・省溶媒測定、高分離、低吸着（セミミクロカラム） 較正曲線の直線性 |
| α、 SuperAWタイプ |
親水性ポリマー | 極性有機溶媒系合成高分子 水溶性合成高分子 多糖 生体高分子（タンパク質、DNA） |
α SuperAW |
水溶性から有機溶媒系高分子まで適用可吸着モード 水溶性から有機溶媒系高分子まで適用可 短時間・省溶媒測定、高分離（セミミクロカラム） 吸着モード |
| PWタイプ | 親水性ポリマー | 水溶性合成高分子 多糖 生体高分子（タンパク質、DNA） |
PW PWXL PWXL-CP SuperMultiporePW |
親水性合成高分子に適す 親水性合成高分子に適す、高分離能 塩基性高分子に適す 短時間・省溶媒測定、高分離（セミミクロカラム） 較正曲線の直線性 |
標準物質

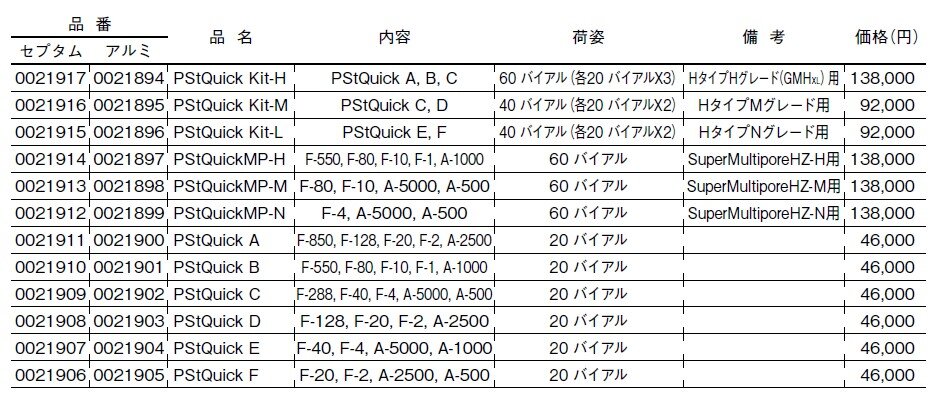

標準ポリスチレンキット PStQuick
較正曲線用の標準物質は、カラムグレードにより適切な分子量の標準を選択する必要があり、調製に手間がかかります。PStQuickはカラムグレードに適切なTSKgel標準ポリスチレンを混合しているため、溶離液を添加するだけで簡単に調製・測定が可能です。
特長
- 東ソー標準ポリスチレン混合試料をオートサンプラ用試薬バイアルに分注・乾固したSEC較正曲線作成用分子量標準キットです。
- バイアルに溶媒を添加するだけで簡単に標準試料溶液が調製可能です。（標準試料を秤量する手間が省けます）
- 溶媒を添加溶解後、そのままバイアルをオートサンプラにセットできます。

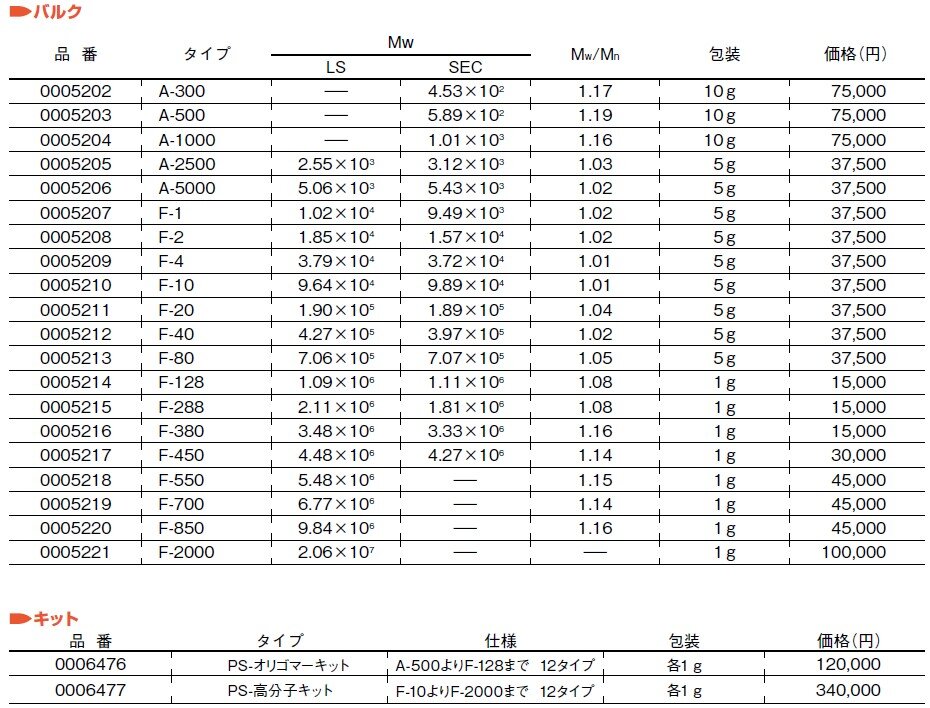

標準ポリスチレン
サイズ排除クロマトグラフィーにおいて、試料の分子量分布を測定するためには、分子量既知かつ分子量分布の狭い標準物質を用意しなければなりません。当社では有機溶媒系SEC用に標準ポリスチレンを用意しています。
特長
- 分子量４×102～２×107 の広範囲にわたって20 タイプが準備されています。
- 分子量分布が極めてシャープで、各タイプ共にMw/Mn ≦1.20 が保証されています。
- 分子量、分子量分布など正確な特性値及びその測定方法が詳細に記載されたデータシートが添付されています。
-
物性値は製造ロットにより上記の表と異なる場合がありますがご了承ください。
標準ポリエチレンオキシド
サイズ排除クロマトグラフィーにおいて、試料の分子量分布を測定するためには、分子量既知かつ分子量分布の狭い標準物質を用意しなければなりません。当社では水系SEC用に標準ポリエチレンオキシドを用意しています。
特長
- 分子量分布が極めてシャープで全７タイプ共にMw/Mn ≦1.20 が保証されています。
- 分子量、分子量分布などの正確な特性値及びその測定方法が詳細に記載されたデータシートが添付されています。
- 市販のポリエチレングリコールと実質上同一の化学構造ですので、これを併用することにより 102 ～106 の広い分子量範囲をカバーする一連の標準物質を準備することができます。
-
TSKgel標準ポリエチレンオキシドは冷凍保存してください。
-
物性値は製造ロットにより上記の表と異なる場合がありますがご了承ください。

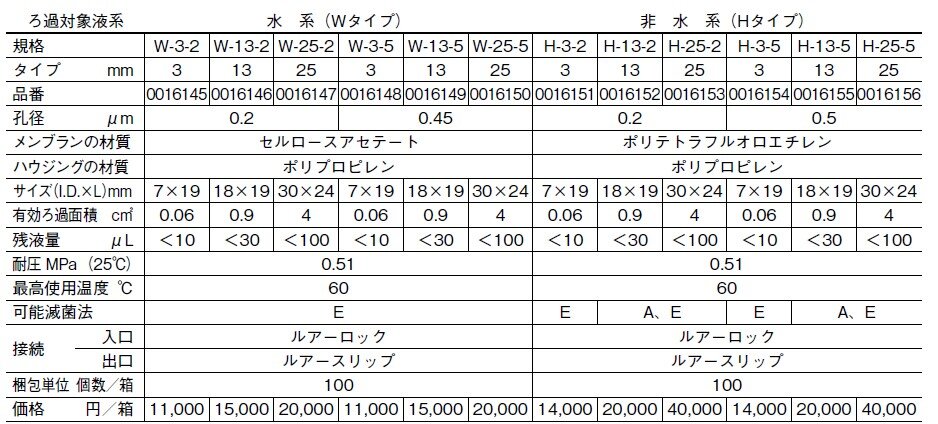

試料前処理用カートリッジ
マイショリディスクシリーズ
試料前処理用カートリッジは、試料及び検体から予め不純物を除去したり、目的物質を濃縮するために用いる前処理用ディスポ器具です。
特長
- 膜の面積やポアサイズの異なる12種類を揃えています。
- カラムや装置の目詰まり防止に有効です。
-
滅菌法：Ａ＝オートクレーブ（121 ℃で30分可能）、Ｅ＝エチレンオキサイドガス
